不銹鋼保安過濾器
殼體材質：
304/316不銹鋼。
連接尺寸：
1″、2″螺紋接口或DN25-DN250法蘭。
適用范圍：
流量在3-500m3/h，適用于純水、超純水系統、糖漿、飲料、油脂、酒等之過濾.殼體適用于40″及以下長度的雙開口或單開口濾芯設計壓力：1.5Mpa,設計溫度：150度。
表面處理：
機械拋光、噴丸亞光處理、電化學拋光.
結構特點：
帶彈簧的濾芯緊固帽，可以有效防止在動態環境下造成的泄漏和旁漏，保證被過濾物料的過濾的完整性，導流桿可以與濾芯座緊密配合，不會左右搖晃，并且可以順利取出，易于清洗，從而保證安裝及更換濾芯的簡單易行。安裝濾芯的數量可以根據客戶要求隨意訂制，濾筒結構緊湊，可以在相同濾芯數量下使用更小的筒體直徑，從而節省設備成本，減小安裝空間，降低運行成本。

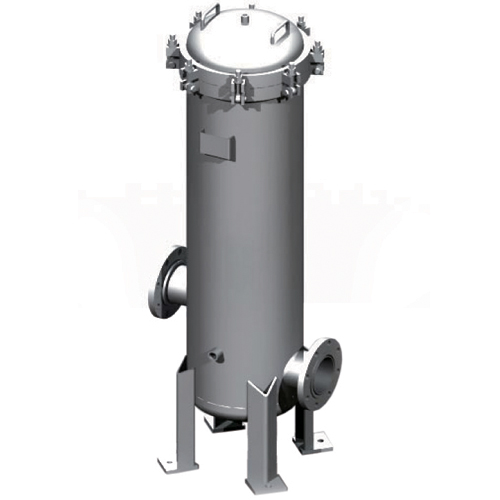

不銹鋼保安過濾器

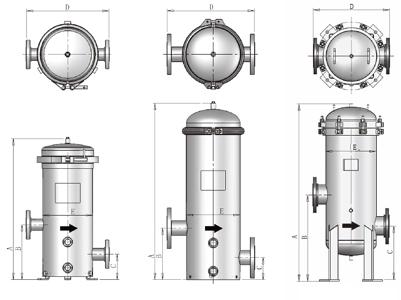

不銹鋼保安過濾器標準型號尺寸表 |
濾筒型號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 濾芯長度 |
WX-3B-10 | 510 | 210 | 80 | 300 | 180 | 250 |
WX-3B-20 | 760 | 210 | 80 | 300 | 180 | 500 |
WX-3B-30 | 1020 | 210 | 80 | 300 | 180 | 750 |
WX-4B-10 | 510 | 210 | 80 | 320 | 204 | 250 |
WX-4B-20 | 760 | 210 | 80 | 320 | 204 | 500 |
WX-4B-30 | 1020 | 210 | 80 | 320 | 200 | 750 |
WX-5B-10 | 510 | 210 | 80 | 320 | 200 | 250 |
WX-5B-20 | 760 | 210 | 80 | 320 | 200 | 500 |
WX-5B-30 | 1020 | 210 | 80 | 320 | 200 | 750 |
WX-7B-30 | 1040 | 210 | 80 | 350 | 250 | 750 |
WX-7B-40 | 1300 | 210 | 80 | 350 | 250 | 1000 |
WX-9B-30 | 1040 | 210 | 80 | 400 | 300 | 750 |
WX-9B-40 | 1300 | 210 | 80 | 400 | 300 | 1000 |
WX-12B-30 | 1040 | 210 | 80 | 450 | 325 | 750 |
WX-12B-40 | 1300 | 210 | 80 | 450 | 325 | 1000 |
WX-19B-30 | 1480 | 610 | 410 | 550 | 400 | 750 |
WX-19B-40 | 1700 | 610 | 410 | 550 | 400 | 1000 |
WX-22B-30 | 1540 | 610 | 410 | 600 | 450 | 750 |
WX-22B-40 | 1750 | 610 | 410 | 600 | 450 | 1000 |
